Name: Acuan Suntikan Pemegang Cawan Pengatup Rolling
Brand: Fanze T&M (Jiashan) Co., Ltd.

Produk Butiran

keupayaan

Kelebihan Teras

Keupayaan Geometri Kompleks

Mahir dalam membentuk ciri yang rumit seperti rolling rail, snapfits dan thinwall ribs. Reka bentuk gelangsar dan ejektor yang tepat memastikan pelepasan bahagian bersih tanpa kerosakan.

Kawalan Ketepatan Fit

Dimensi acuan kritikal dikekalkan dalam gred toleransi IT8IT10 untuk pemasangan berbilang komponen (penutup ke rel), memastikan tindakan gelongsor yang lancar dan tidak mengikat.

Kebolehsuaian Bahan

Reka bentuk acuan memuatkan pelbagai plastik kejuruteraan (cth., ABS, PC/ABS, POM), membenarkan pengecutan dan pelarasan sistem penyejukan berdasarkan pemilihan bahan pelanggan.

Konsistensi Kemasan Permukaan

Rongga acuan boleh bertekstur halus atau digilap untuk dipadankan dengan keperluan dalaman, memastikan ketekalan sentuhan dan visual bahagian siap.

spesifikasi

Ciri-ciri Produk

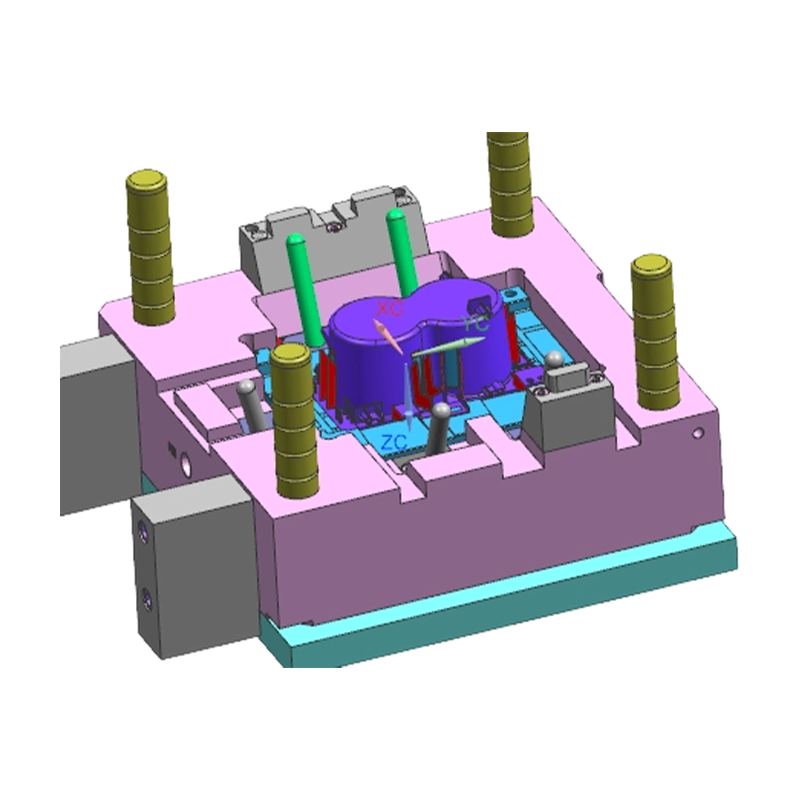

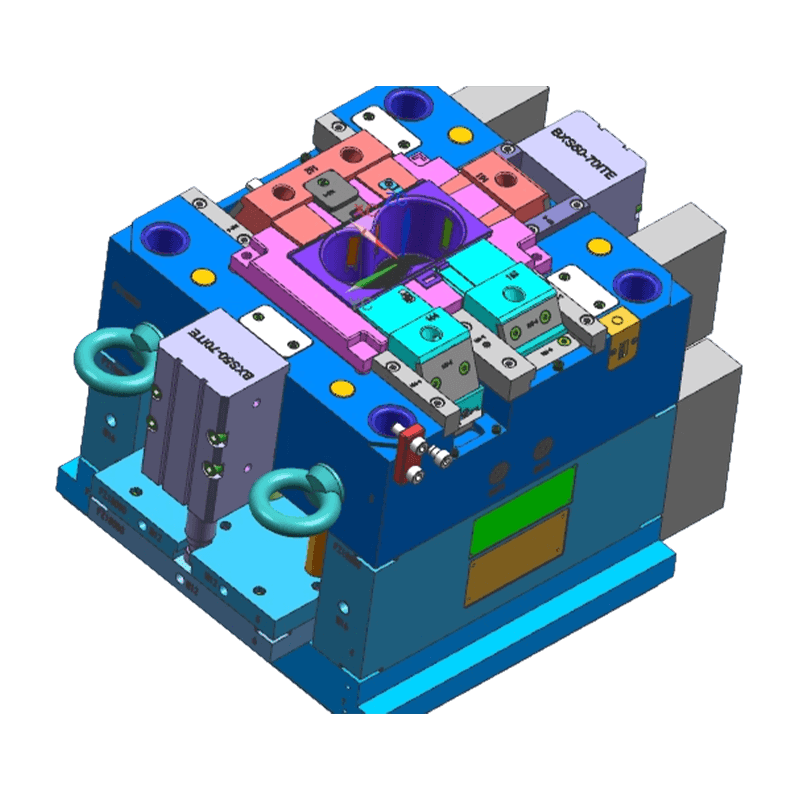

Mekanisme Gelangsar Ketepatan/Tarik Teras

Reka bentuk gelangsar atau pengangkat yang tepat membentuk potongan bawah dan lubang sisi pada rel panduan penggelek, memastikan tindakan yang boleh dipercayai dan stabil.

Sistem Penyejukan Dioptimumkan

Saluran penyejukan konformal direka bentuk berdasarkan ketebalan dinding bahagian untuk mengawal masa kitaran dengan berkesan dan meminimumkan ubah bentuk pengecutan.

Rekaan Tahan Haus

Sisipan atau rawatan haba setempat digunakan pada kawasan haus tinggi (seperti rel gelongsor) untuk memanjangkan hayat acuan keseluruhan.

Komponen Haus Boleh Ganti

Sisipan pembentukan kritikal di kawasan haus tinggi (cth., bahagian rel) direka bentuk supaya boleh ditanggalkan, memudahkan penyelenggaraan dan mengurangkan kos jangka panjang.

▸ bekas penggunaan

Aplikasi

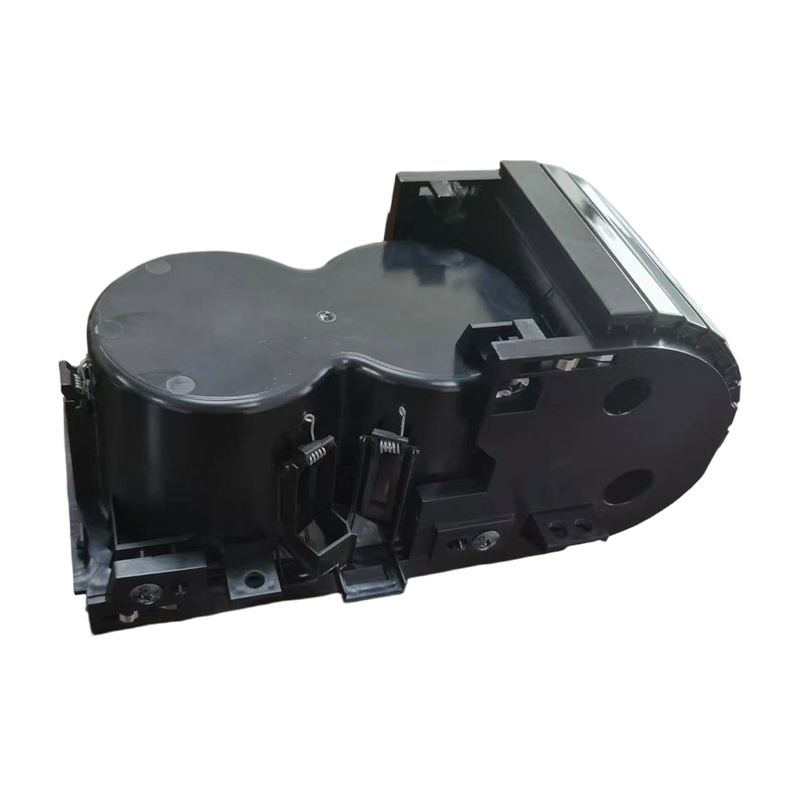

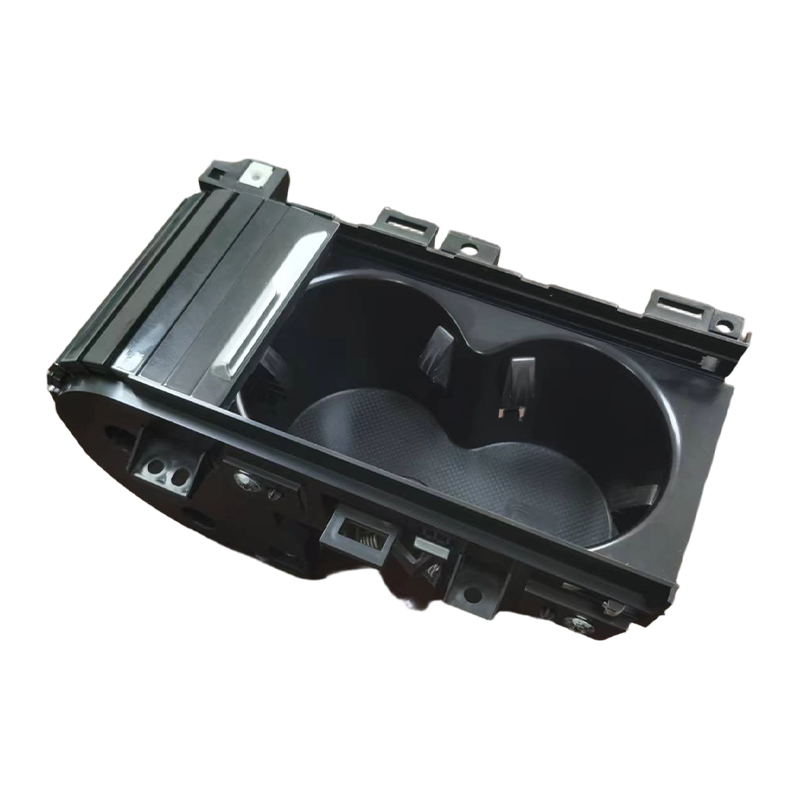

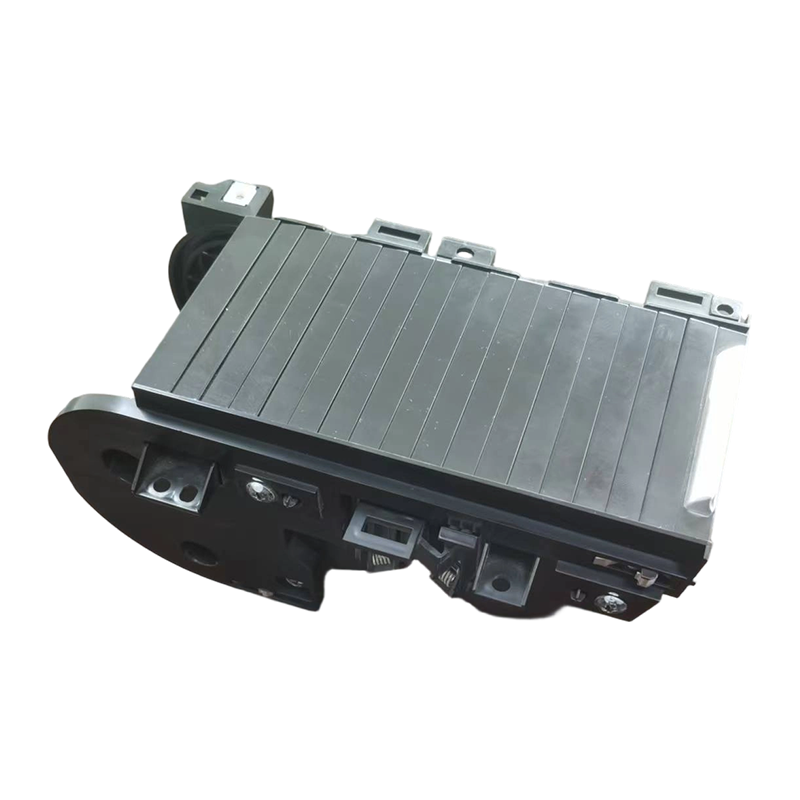

Acuan ini digunakan terutamanya untuk menghasilkan pemasangan pemegang cawan teduh roller untuk konsol tengah dalaman automotif. Ia boleh digunakan untuk panel instrumen atau modul konsol lantai dalam kenderaan penumpang (kereta, SUV, MPV) dan dibekalkan kepada pembekal automotif Tier1 dan OEM.

◆

Isu dan Penyelesaian Biasa

Gelongsor yang bising atau tahan pada penutup penggelek di rel.

Optimumkan sudut draf dan keseragaman penggilap/tekstur permukaan di kawasan rel; periksa kelegaan muat gelangsar untuk mengelakkan denyar atau burr.

Tanda sinki pada tepi perumahan pemegang cawan atau lokasi snapfit.

Optimumkan lokasi pintu masuk atau tingkatkan tekanan pegangan tempatan melalui analisis aliran acuan; laraskan kecekapan penyejukan di kawasan yang sepadan untuk memastikan penyejukan seragam.

Kehausan dimensi rel dan kelegaan meningkat selepas pengeluaran lama berjalan.

Gunakan keluli tahan haus dengan nitriding/salutan untuk sisipan membentuk rel; sisipan reka bentuk sebagai boleh diganti untuk penyelenggaraan yang lebih mudah.

⏺

Pertimbangan Penting

1 Sediakan lukisan pemasangan 3D lengkap komponen teduhan penggelek sebelum reka bentuk acuan untuk mengesahkan perhubungan antara bahagian dan laluan gerakan.

2 Nyatakan gred bahan plastik dan bahan tambahan (cth., kandungan gentian kaca) dengan tepat untuk tetapan pengecutan dan penilaian pemilihan keluli.

3 Sentiasa bersihkan sisa minyak dan serpihan dari kawasan gelangsar dan rel; periksa sistem pelinciran untuk memastikan operasi mekanisme lancar.

Dimensi Produk	110x183x86
Bahan Produk	PC ABS
Harga Produk	AS$1.3
Masa Penghantaran Produk	30 hari
Harga Acuan	AS$21,000
Masa Pengilangan Acuan	50 hari
Syarat Penghantaran	FOB Shanghai
Syarat Pembayaran	T/T
Bahan acuan	NAK80
Kaedah Pengujian	CMM
Jangka Hayat Acuan	500k
Tempoh Waranti	12 bulan

S: 10. Jika saya ingin membangunkan produk yang mengandungi bahagian acuan suntikan, apakah jenis bantuan yang boleh anda berikan?

Kami boleh memberikan sokongan penuh daripada semakan pembangunan produk dan reka bentuk struktur, kepada pembuatan acuan, pengacuan suntikan volum, percetakan dan pemasangan. Kami boleh bekerjasama dengan pelanggan pada peringkat awal pembangunan produk untuk mengoptimumkan reka bentuk bagi pengurangan kos dan kebolehkilangan yang lebih baik.

S: 9. Apakah dasar kualiti syarikat?

Syarikat sentiasa mematuhi dasar kualiti "Ketepatan, Kecekapan Tinggi, Kualiti Penempaan," dan komited untuk menyediakan pelanggan dengan perkhidmatan berkualiti tinggi melalui teknologi canggih dan pasukan pengurusan yang cemerlang.

S: 8. Apakah kelebihan daya saing anda berbanding dengan perusahaan acuan lain?

Kelebihan kami terletak pada gabungan teknologi acuan ketepatan Singapura, peralatan pengeluaran termaju (mesin pengacuan suntikan dan CNC yang diimport secara meluas), proses pengeluaran sehenti yang komprehensif (dari reka bentuk hingga pemasangan), dan sistem pengurusan kualiti yang ketat yang diperakui oleh IATF 16949.

S: 7. Siapakah pelanggan utama anda, dan ke wilayah manakah produk dieksport?

Kami telah menjalinkan hubungan kerjasama yang baik dengan syarikat terkenal, termasuk Land Rover dan Triumph Motosikal UK, SAIC domestik, Changan, stesen pengecas ABB dan Tiger Corporation Jepun. Produk kami dieksport ke negara seperti Jepun, Eropah, dan Amerika Syarikat.
