Apakah pertimbangan reka bentuk utama untuk garis kimpalan yang boleh dilihat rendah pada bahagian dalaman automotif acuan suntikan?
Garisan kimpalan (atau garisan bersatu) terbentuk apabila dua bahagian hadapan cair bertemu semasa pengisian rongga, mewujudkan garisan yang boleh dilihat dan potensi titik lemah mekanikal. Dalam bahagian dalaman automotif dengan permukaan Kelas-A (cth., panel pintu, trim panel instrumen, kotak sarung tangan), garisan kimpalan mesti diminimumkan atau menjadi tidak kelihatan untuk memenuhi keperluan estetik dan pelanggan.
1. Pertimbangan Reka Bentuk Utama untuk Talian Kimpalan Kelihatan Rendah
| Pertimbangan | Strategi Reka Bentuk | Parameter / Kesan Biasa | Permohonan di Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Lokasi & nombor pintu pagar | Letakkan pintu untuk mengalihkan garisan kimpalan ke kawasan yang tidak kelihatan atau bertekanan rendah (cth., rusuk, bucu atau permukaan yang diliputi oleh pemasangan). Gunakan gating injap berjujukan untuk menghapuskan garisan kimpalan. | Pintu tunggal: garisan kimpalan dielakkan. Pintu dwi: garisan kimpalan bergerak ke tepi atau permukaan tersembunyi. Kelewatan jujukan pintu injap: 0.1–0.5s. | Digunakan pada acuan panel pintu untuk British Land Rover, mengurangkan garisan kimpalan yang boleh dilihat sebanyak 90%. |

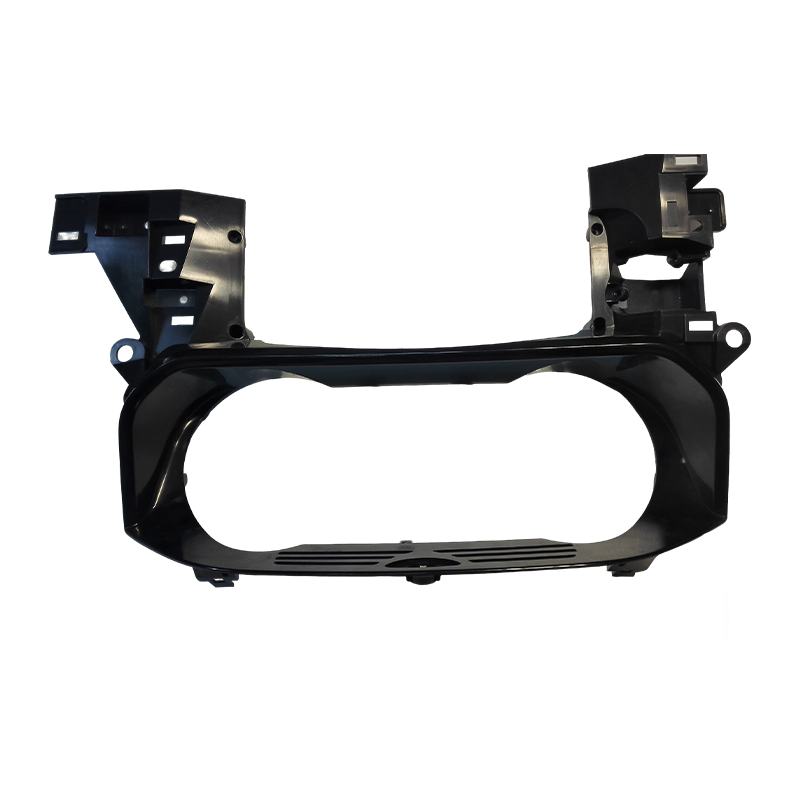

| Suhu cair & suhu acuan | Naikkan suhu lebur untuk meningkatkan gabungan hadapan aliran. Gunakan suhu acuan tinggi (melalui minyak atau pemanasan elektrik) berhampiran zon talian kimpalan untuk melambatkan pembekuan kulit. | Untuk PC/ABS: cair 260–280°C, acuan 80–100°C. Untuk PP EPDM-T20: cair 220–240°C, acuan 50–70°C. | Dilaksanakan pada trim panel instrumen untuk SAIC, mencapai kekuatan talian kimpalan >85% daripada bahan asas. |
| Reka bentuk pengudaraan | Tambah pengudaraan dalam (0.02–0.04 mm kedalaman) di lokasi talian kimpalan untuk membolehkan udara terperangkap dan meruap keluar, meningkatkan gabungan. | Panjang tanah pengudaraan 3–5 mm, diikuti dengan saluran pelepasan dalam 0.5–1.0 mm. Bantuan vakum pilihan untuk kawasan kritikal. | Digunakan pada acuan kotak sarung tangan untuk Changan, menghapuskan kesan terbakar dan mengurangkan keterlihatan garisan kimpalan sebanyak 70%. |
| Halaju hadapan aliran cair | guna profil suntikan : kelajuan yang lebih perlahan sejurus sebelum pembentukan garisan kimpalan untuk membolehkan udara keluar, kemudian kelajuan yang lebih tinggi untuk memaksa pelakuran. | Profil biasa: 80% kelajuan untuk isian 95% pertama, kemudian 60% kelajuan untuk 3%, kemudian 100% untuk 2% terakhir. | Amalan standard untuk semua acuan dalaman automotif yang boleh dilihat di Fanze T&M (Jiashan) Co., Ltd. |
| Peralihan ketebalan dinding bahagian | Elakkan perubahan ketebalan secara mendadak berhampiran talian kimpalan. Gunakan peralihan beransur-ansur (≤30% perubahan ketebalan setiap 10 mm panjang) untuk mengelakkan teragak-agak aliran. | Nisbah tebal/nipis ≤1.5:1. Jejari peralihan ≥3 mm. | Direka bentuk ke dalam bezel cerucuk pengecasan (PC/ASA) untuk ABB, tidak mencapai garis kimpalan yang kelihatan di bawah cahaya ragut. |
2. Parameter Biasa untuk Bahan Dalaman Automotif Talian Kimpalan Rendah
| bahan | Julat Suhu Lebur (°C) | Julat Suhu Acuan (°C) | Kedalaman Bolong yang Disyorkan (mm) | Pengurangan Keterlihatan Talian Kimpalan |
|---|---|---|---|---|
| PC/ABS (cth. Bayblend T65) | 260–280 | 80–100 | 0.02–0.03 | Sehingga 80% (dengan gerbang injap) |
| PP EPDM-T20 (cth., Hifax) | 220–240 | 50–70 | 0.03–0.04 | 60–75% |
| ABS (cth., LG ABS HF380) | 230–250 | 60–80 | 0.02–0.04 | 50–65% |
| PMMA ASA (cth., SABIC Cycoloy) | 250–270 | 70–90 | 0.02–0.03 | 85% (sangat kritikal untuk permukaan berkilat tinggi) |
Nota: Nilai adalah tipikal untuk bahagian dalaman automotif dengan keperluan permukaan Kelas-A, berdasarkan keupayaan proses IATF16949 dan mesin pengacuan suntikan Jepun/Jerman yang digunakan di Fanze T&M (Jiashan) Co., Ltd.
3. Soalan Lazim
Soalan Lazim 1: Bolehkah garis kimpalan dihapuskan sepenuhnya pada bahagian dalaman automotif? Apakah yang disyorkan oleh Fanze T&M (Jiashan) Co., Ltd.?
A: Penghapusan sepenuhnya hanya boleh dilakukan dengan reka bentuk pintu tunggal, yang mungkin tidak boleh dilaksanakan untuk bahagian yang besar atau kompleks. Untuk kebanyakan aplikasi dalaman automotif, matlamatnya adalah untuk membuat garisan kimpalan kelihatan rendah (tidak ketara di bawah cahaya ragut atau dengan mata kasar). Fanze T&M (Jiashan) Co., Ltd. mengesyorkan gabungan penjujukan pintu injap, suhu acuan tinggi, dan pengudaraan yang dioptimumkan . Untuk hasil terbaik, syarikat menawarkan acuan suntikan bahagian plastik dalaman automotif penyelesaian yang termasuk analisis aliran acuan untuk meramal dan meletakkan semula garis kimpalan sebelum keluli dipotong.
Soalan Lazim 2: Adakah kekuatan talian kimpalan berkait rapat dengan keterlihatan? Bagaimanakah Fanze T&M (Jiashan) Co., Ltd. memastikan kedua-dua kekuatan dan penampilan?
A: ya. Garisan kimpalan yang lebih jelas biasanya menunjukkan gabungan yang lemah, yang mengurangkan kekuatan mekanikal (sehingga 30–80% bahan asas). Fanze T&M (Jiashan) Co., Ltd. menggunakan yang berikut untuk mencapai keterlihatan rendah dan kekuatan tinggi:
- Pemprofilan suntikan (lambat–cepat–lambat) untuk meningkatkan interdifusi molekul.
- Pelari panas dengan pintu injap untuk mengawal sudut penumpuan hadapan aliran (sasaran >120°).

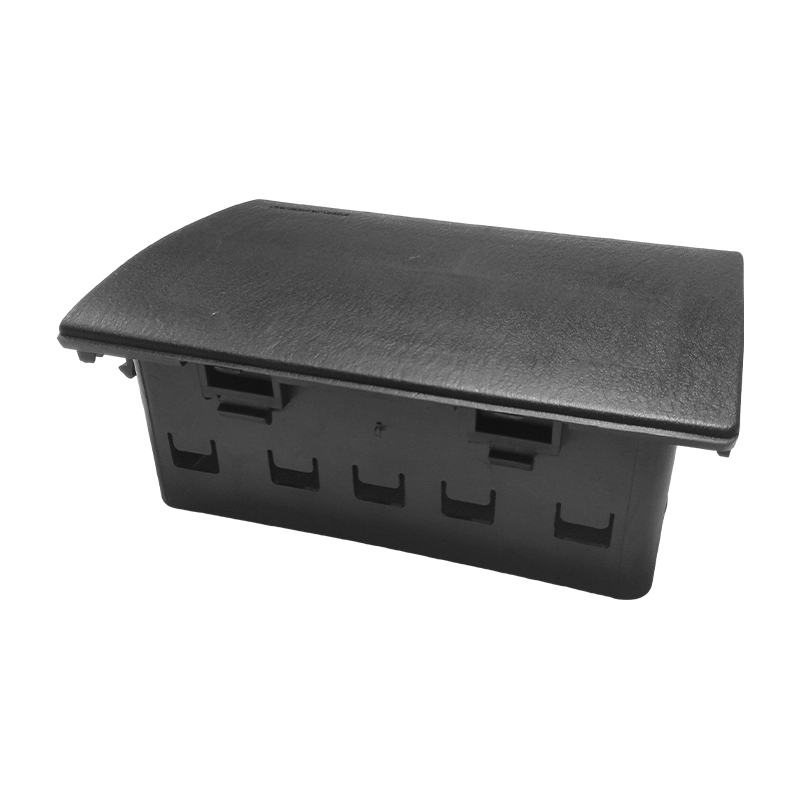

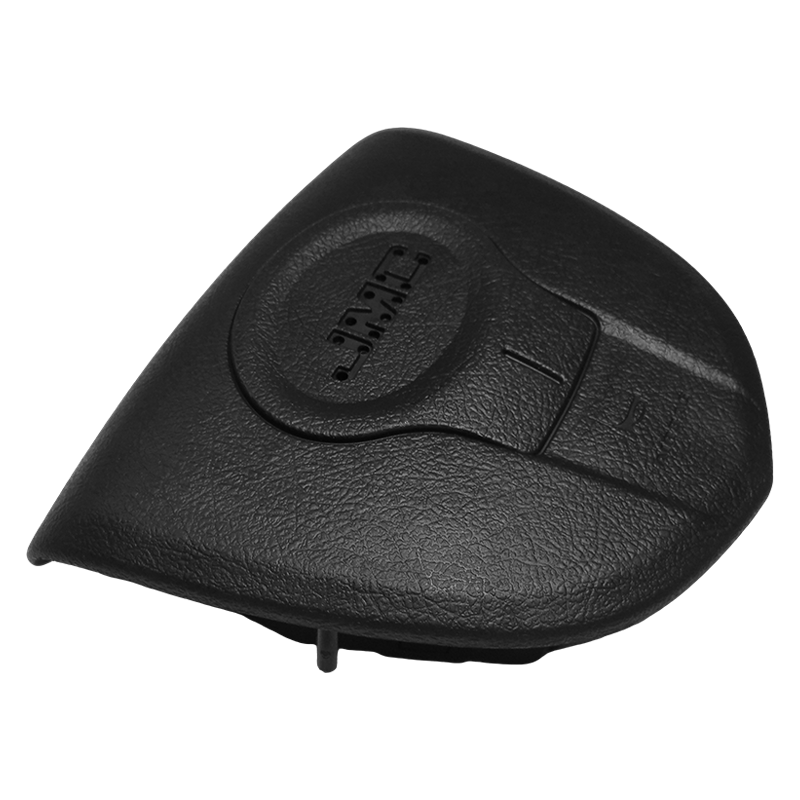

- Pembuangan vakum untuk bahagian dalaman yang berkaitan dengan keselamatan kritikal (cth., penutup beg udara).
Syarikat itu telah berjaya menyampaikan penyelesaian sedemikian kepada British Land Rover dan Triumph Motosikal, memenuhi kedua-dua PV1200 (berbasikal haba) dan piawaian pemeriksaan visual.
Soalan Lazim 3: Apakah pengalaman Fanze T&M (Jiashan) Co., Ltd. dalam acuan dalaman automotif khusus untuk reka bentuk garis kimpalan rendah?
A: Fanze T&M (Jiashan) Co., Ltd. telah diasaskan pada tahun 2005 dan pakar dalam acuan suntikan ketepatan dan bahagian suntikan. Syarikat itu berpindah ke Taman Guigu, Daerah Jiashan pada tahun 2016, dengan kawasan loji yang boleh digunakan seluas 14,000 m² dan kira-kira 100 pekerja. Ia memiliki CNC yang diimport, EDM, mesin pemotong wayar yang bergerak perlahan, dan peralatan pengacuan suntikan berprestasi tinggi dari Jepun dan Jerman. Syarikat itu diperakui IATF16949. Pengalaman khusus termasuk:
- Berakhir 50 projek acuan dalaman automotif dihantar untuk SAIC, Changan dan British Land Rover.
- Berjaya mengurangkan keterlihatan talian kimpalan Kemasan panel instrumen PP EPDM daripada kelihatan (gred 3) kepada hampir tidak kelihatan (gred 1 di bawah ASTM D2457).
- terpakai Analisis aliran acuan sebagai amalan standard untuk semua bahagian permukaan Kelas-A.
Syarikat mematuhi dasar kualiti bagi "ketepatan, kecekapan tinggi, kualiti tuangan" dan telah mendapat pujian yang tinggi daripada pelanggan domestik dan antarabangsa.
