Mengapakah kedudukan talian kimpalan kritikal untuk kekuatan impak dan penerimaan estetik pada acuan suntikan fairing motosikal?

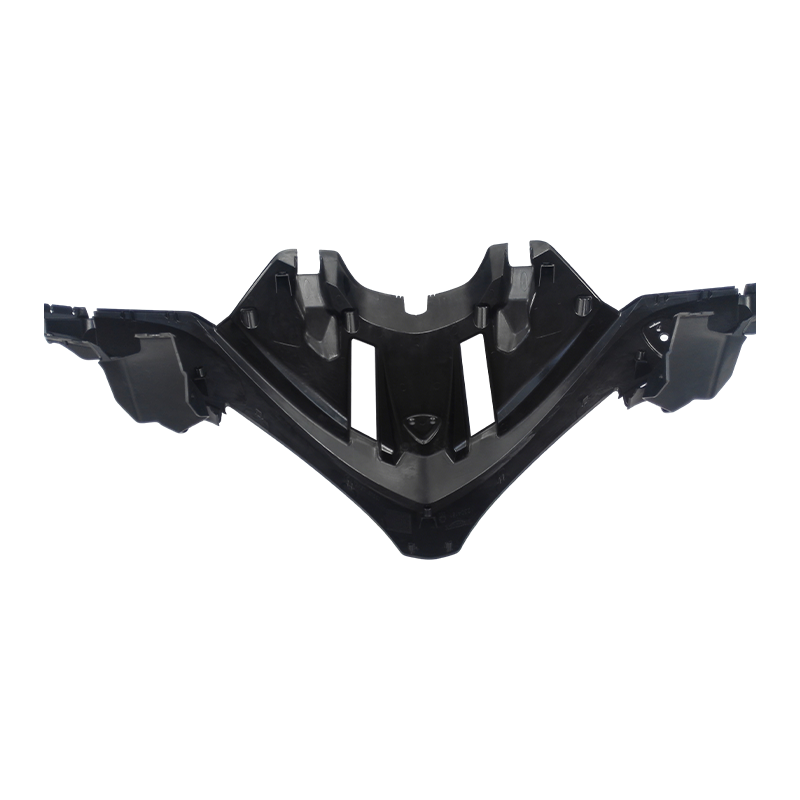

Pada fairing motosikal (cth., penutup hadapan, penutup sisi, bahagian ekor), garisan kimpalan terbentuk apabila dua bahagian hadapan cair bertemu semasa mengisi rongga. Tidak seperti bahagian tersembunyi, fairing terdedah sepenuhnya dan selalunya dicat dengan kemasan berkilat tinggi atau logam. Kedudukan talian kimpalan yang lemah membawa kepada tanda permukaan yang kelihatan (boleh ditolak di bawah cahaya ragut) dan zon lemah setempat yang mungkin retak semasa hentaman atau getaran. Oleh itu, mengawal lokasi talian kimpalan bukan sahaja keperluan estetik tetapi juga keperluan mekanikal berkaitan keselamatan untuk bahagian yang melindungi penunggang dan komponen dalaman.
1. Kekuatan Impak lwn. Kedudukan Talian Kimpalan
| Lokasi Talian Kimpalan | Pengekalan Kekuatan Impak Biasa* | Mod Kegagalan Di Bawah Kesan (cth., serpihan batu atau jatuh) | Tahap Risiko |
|---|---|---|---|
| Di kawasan rata, bukan struktur | 50–70% daripada bahan asas | Kelihatan retak permukaan tetapi sebahagian mungkin kekal utuh | Rendah hingga sederhana |
| Berhampiran bos pelekap, persimpangan rusuk atau tepi | 30–50% daripada bahan asas | Retak merambat melalui bos → kehilangan pengikat → detasmen fairing | tinggi |
| Sepanjang kelengkungan tajam atau lubang bolong | <30% daripada bahan asas | Patah rapuh secara tiba-tiba, terutamanya pada ABS atau PC/ABS pada suhu rendah (-20°C) | kritikal |
*Nilai pengekalan untuk ABS atau PC/ABS (bahan fairing biasa) pada garisan kimpalan berbanding kawasan bukan kimpalan, diukur dengan hentaman dart jatuh beralat (ASTM D3763).
2. Kriteria Penerimaan Estetik untuk Talian Kimpalan pada Fairings Motosikal
| Jenis Selesai | Keterlihatan Talian Kimpalan yang Dibenarkan | Kaedah Pemeriksaan | Keperluan Pelanggan Biasa (cth., Triumph, Harley, OEM Jepun) |
|---|---|---|---|
| tinggi-gloss painted (base coat clear coat) | Tak nampak di bawah sebarang sudut atau sumber cahaya | Pemeriksaan cahaya grazer (500–1000 lux, putaran 45°) | Toleransi sifar → garisan kimpalan mesti diletakkan semula ke permukaan tersembunyi atau disingkirkan dengan pengadang injap. |
| Kemasan matte atau bertekstur (cth., acuan TPE) | Kelihatan sedikit (bukan sentuhan, lebar ≤0.1mm) | Visual dengan mata kasar pada jarak 500 mm | Dibenarkan hanya pada penutup sisi bawah atau kawasan bawah tempat duduk. |
| Rupa serat karbon / sisipan filem dibentuk | Tidak kelihatan sama sekali (mengganggu kesinambungan corak) | Visual di bawah pembesaran 2x | Garisan kimpalan mesti jatuh pada pecahan corak atau garisan reka bentuk. |
3. Bagaimana Fanze T&M (Jiashan) Co., Ltd. Mengawal Kedudukan Talian Kimpalan untuk Acuan Fairing Motosikal
- Simulasi aliran acuan : Menggunakan Autodesk Moldflow atau Moldex3D untuk meramal lokasi talian kimpalan pada peringkat reka bentuk. Garisan kimpalan sengaja dialihkan ke kawasan yang tidak kelihatan (cth., di belakang ciri jeriji, di sepanjang garisan perpisahan atau di bawah pelekat hiasan).
- Lokasi pintu & pengoptimuman nombor : Untuk fairing kompleks (cth., penutup hadapan dengan berbilang bukaan), pilih 4–6 pintu injap dengan bukaan berurutan untuk menghapuskan garisan kimpalan sepenuhnya pada permukaan Kelas-A.
- Pembuangan setempat dan kawalan suhu cair : Meningkatkan suhu acuan (sebanyak 10–20°C) dan kedalaman bolong (0.03–0.05 mm) pada zon garisan kimpalan kritikal untuk meningkatkan resapan molekul dan mengurangkan penonjolan visual.
- Pemprofilan suntikan : Menggunakan profil kelajuan perlahan–cepat–lambat untuk menolak garisan kimpalan ke bahagian yang lebih tebal dan kurang kelihatan sambil mengekalkan kekuatan hentaman melebihi pengekalan 70%.
Teknik ini disahkan pada acuan pengeluaran untuk Motosikal Triumph (UK) dan OEM motosikal domestik, dengan Cpk ≥ 1.33 untuk kedua-dua kekuatan impak dan rupa permukaan.
4. Soalan Lazim
Soalan Lazim 1: Bolehkah talian kimpalan dihapuskan sepenuhnya pada fairing motosikal yang besar dan kompleks?
A: Penghapusan lengkap adalah mungkin menggunakan sistem pelari panas pintu injap berurutan dan reka bentuk acuan yang teliti, tetapi ia meningkatkan kos acuan sebanyak 25-40%. Untuk kebanyakan aplikasi, Fanze T&M (Jiashan) Co., Ltd. mengesyorkan penempatan semula strategik garisan kimpalan ke kawasan tersembunyi atau tekanan rendah dan bukannya penyingkiran penuh. Bagi pelanggan yang memerlukan garis kimpalan sifar mutlak pada permukaan yang boleh dilihat, syarikat menawarkan fairing motosikal bodywork acuan suntikan plastik penyelesaian dengan gating jujukan 6 injap, seperti yang berjaya dihantar untuk projek fairing mewah Triumph.
Soalan Lazim 2: Bagaimanakah kedudukan talian kimpalan mempengaruhi pensijilan kekuatan impak (cth., ECE 22.06 untuk topi keledar atau peraturan fairing motosikal)?
A: Walaupun fairing tidak kritikal keselamatan pada tahap yang sama seperti topi keledar, kebanyakan OEM memerlukan ujian impak mengikut piawaian pengeluar (mis., menurunkan jisim 5kg daripada 500mm). Talian kimpalan yang kedudukannya buruk boleh mengurangkan kekuatan hentaman dengan lebih daripada 50% , membawa kepada kegagalan ujian. Fanze T&M (Jiashan) Co., Ltd. mengikut prosedur IATF16949 untuk mendokumenkan lokasi talian kimpalan dalam laporan aliran acuan dan mengesahkan kekuatan hentaman menggunakan impak dart berinstrumen pada sampel teracu yang dipotong daripada zon garisan kimpalan sebenar. Semua talian kimpalan diperlukan untuk mengekalkan ≥70% tenaga hentaman bahan asas.
FAQ 3: Apakah pengalaman khusus yang dimiliki oleh Fanze T&M (Jiashan) Co., Ltd. dalam acuan fairing motosikal dengan keperluan talian kimpalan kritikal?
A: Fanze T&M (Jiashan) Co., Ltd. telah diasaskan pada tahun 2005 dan pakar dalam acuan suntikan ketepatan dan bahagian suntikan. Syarikat itu berpindah ke Taman Guigu, Daerah Jiashan pada tahun 2016, dengan kawasan loji yang boleh digunakan seluas 14,000 m² dan kira-kira 100 pekerja. Ia memiliki CNC yang diimport, EDM, mesin pemotong wayar yang bergerak perlahan, dan peralatan pengacuan suntikan berprestasi tinggi dari Jepun dan Jerman. Syarikat itu diperakui IATF16949 dan telah menjalin hubungan kerjasama yang baik dengan Motosikal Triumph British , SAIC domestik, Changan dan Japanese Tiger Electric.
Pengalaman fairing motosikal khusus termasuk:
- Acuan penutup hadapan untuk Triumph Street Triple : 6 pintu injap terpakai Penempatan semula Aliran acuan untuk mencapai garis kimpalan sifar yang boleh dilihat pada permukaan bercat berkilat tinggi.
- Acuan penutup sisi untuk basikal sukan 400cc domestik : Talian kimpalan berjaya disembunyikan di belakang gril pengambilan udara, dengan pengekalan kekuatan hentaman diukur pada 78% (berbanding 45% dalam reka bentuk pembekal sebelumnya).
- Acuan bahagian ekor dengan perumahan LED bersepadu : Talian kimpalan diletakkan di sepanjang tepi semula jadi untuk mengelakkan gangguan dengan kawasan ketelusan cahaya.
Syarikat mematuhi dasar kualiti bagi "ketepatan, kecekapan tinggi, kualiti tuangan" dan telah mendapat pujian tinggi daripada pelanggan di seluruh dunia.
Apakah pertimbangan kritikal untuk pemilihan lokasi pintu gerbang pada acuan kerja badan motosikal permukaan Kelas-A untuk mengelakkan pancutan dan tanda alir?

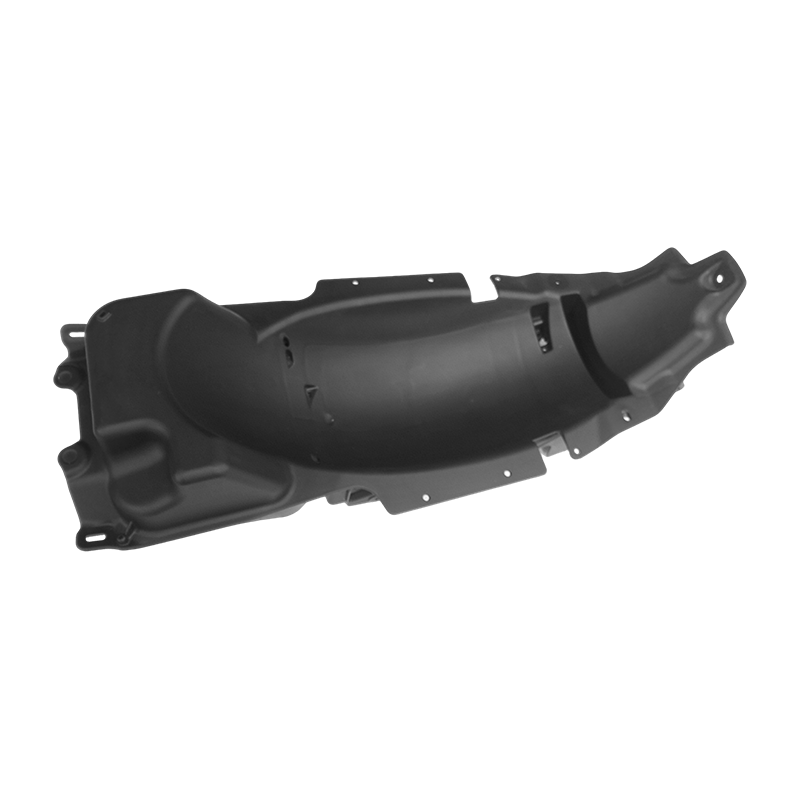

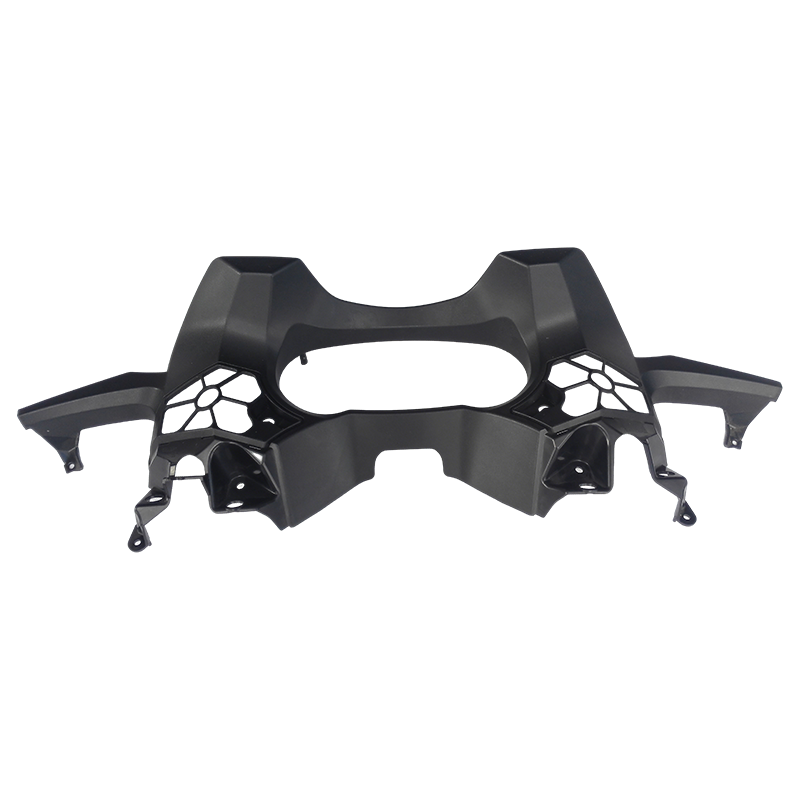

Pada bahagian kerja badan motosikal permukaan Kelas-A (cth., fairing hadapan, panel sisi, penutup ekor), jet (tanda aliran seperti ular daripada leburan berkelajuan tinggi memasuki rongga tebal) dan tanda aliran (riak atau teragak-agak yang boleh dilihat) adalah kecacatan yang tidak boleh diterima. Lokasi pintu gerbang adalah parameter reka bentuk yang paling berpengaruh untuk menghapuskan kecacatan ini sebelum logam dipotong. Pemilihan pintu pagar yang lemah membawa kepada kerja semula acuan yang mahal atau penolakan bahagian yang boleh dilihat, terutamanya untuk kemasan dicat berkilat tinggi yang diperlukan oleh jenama seperti Triumph, Honda atau Ducati.
1. Pertimbangan Kritikal untuk Pemilihan Lokasi Gerbang
| Pertimbangan | Strategi Reka Bentuk untuk Mengelakkan Jetting & Tanda Aliran | Parameter Biasa / Faedah | Permohonan di Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Pencegahan jet (kemasukan cair awal) | Letakkan gerbang berserenjang atau tangen pada a rusuk, bos atau bahagian dinding yang lebih tebal (≥2.5mm) jadi cair mencecah halangan sejurus selepas kemasukan. | Mengurangkan halaju awal sebanyak 40–60%; menghilangkan aliran ular. | Digunakan pada acuan penutup depan Triumph – pintu pagar terletak di belakang alur hiasan, mengakibatkan kecacatan sifar pancutan pada 10,000 tangkapan. |
| Keseragaman panjang aliran | Gerbang tengah (tunggal) atau berbilang gerbang dengan pelari seimbang untuk memastikan semua bahagian hadapan aliran mencapai tepi pada masa yang sama. | Menghalang tanda teragak-agak dan membeku; mengurangkan keterlihatan tanda aliran sebanyak ≥70%. | Digunakan pada panel sisi yang besar untuk basikal sukan 400cc domestik – 2 pintu dengan H-runner yang seimbang. |
| Jarak ke dinding nipis | Gerbang kedudukan sekurang-kurangnya 10–15mm jauhnya daripada pengurangan ketebalan secara mendadak (cth., 2.0mm hingga 1.2mm). | Mengelakkan teragak-agak aliran dan tanda aliran hiliran. | Peraturan reka bentuk standard dalam semua acuan Fanze T&M (Jiashan) Co., Ltd. Kelas-A. |
| Pemilihan jenis pintu | guna pintu kipas atau pintu tab untuk kawasan rata yang besar; pintu masuk kapal selam (terowong). untuk kawasan tersembunyi; pintu injap untuk pengisian berurutan berbilang titik. | Pintu kipas mengurangkan halaju hadapan cair sebanyak 3–5x berbanding pintu pin; pintu injap menghapuskan garisan kimpalan. | Pintu kipas digunakan pada penutup ekor belakang (ABS) untuk mengelakkan tanda aliran berhampiran kawasan logo terukir. |
| Simulasi aliran acuan validation | Jalankan simulasi sebelum perkakas untuk meramal halaju jet ( <150 mm/s disyorkan ) dan indeks tanda aliran ( FMI < 0.8 ). | Optimumkan lokasi gerbang dalam 3–5 lelaran; mengurangkan pukulan percubaan sebanyak 50%. | Prosedur standard IATF16949 untuk semua acuan kerja badan motosikal baharu. |
2. Perbandingan Parameter: Jenis Gate vs. Pencegahan Kecacatan pada Permukaan Kelas‑A
| Jenis Pintu | Aplikasi Biasa pada Bodywork Motosikal | Risiko Pancutan | Kawalan Tanda Aliran | Keterlihatan Vestige Pintu | Diutamakan untuk Permukaan Bercat? |
|---|---|---|---|---|---|
| Pintu pin (terus) | Sarung kecil, perumah cermin | tinggi (if not obstructed) | Sederhana | Kelihatan (memerlukan pasca-trim) | Tidak (kecuali muka tersembunyi) |
| Pintu kipas | fairing sisi, bahagian atas cowl belakang | Rendah (sebaran cair) | Cemerlang | Rendah (saksi lebar nipis) | Ya (di tepi tidak kelihatan) |
| Pintu tab | Panel nipis panjang (kuali perut) | rendah | bagus | Sederhana (tab removed) | Ya (dipotong dan digilap) |
| Kapal selam (terowong) | Kawasan tersembunyi yang diberi makan rusuk | Sederhana (depends on rib design) | bagus | Tiada (penurunan secara automatik) | Ya – jika pintu pagar berada di sisi bukan-A |
| Gerbang injap berurutan | Fairing kompleks besar (cowl depan) | Sangat rendah (bukaan terkawal) | Cemerlang (no flow marks) | Minimum (tanda cincin) | Ya (penyelesaian premium) |
3. Bagaimana Fanze T&M (Jiashan) Co., Ltd. Melaksanakan Pengoptimuman Lokasi Gerbang
- Analisis aliran acuan berbilang lelaran : Setiap acuan kerja badan motosikal Kelas-A menjalani sekurang-kurangnya 3 lelaran simulasi. Syarikat menggunakan jet velocity (<150 mm/s) dan kadar ricih (<40,000 1/s) sebagai kriteria penerimaan utama sebelum mengeluarkan reka bentuk acuan untuk pemotongan keluli.
- Reka bentuk halangan fizikal : Di mana risiko jet tidak dapat dielakkan, pereka bentuk menambah a rusuk atau pin sementara bertentangan dengan pintu pagar untuk memecahkan jet cair. Ciri ini kemudiannya dialih keluar melalui EDM atau penggilap manual.
- Pengurusan sisa pintu : Untuk kerja badan yang dicat, pagar sentiasa diletakkan di atas B‑permukaan (sebelah tidak kelihatan) atau sepanjang garisan perpisahan masa hadapan dua bahagian yang dipasang (cth., tepi bawah fairing sisi).
- Pengesahan pengeluaran : 100 tangkapan pertama diperiksa di bawah cahaya grazer (500–1000 lux, putaran 45°) untuk tanda aliran, pancutan, dan saksi pintu. Sebarang kecacatan mencetuskan pengubahsuaian pintu sebelum pengeluaran besar-besaran.
4. Tiga Soalan Lazim (termasuk pengenalan syarikat)
Soalan Lazim 1: Bolehkah satu pintu pada fairing sisi yang besar (cth., 800mm panjang) mengelakkan tanda alir sepenuhnya?
A: Untuk bahagian badan motosikal yang besar, pintu pagar tunggal jarang mencukupi untuk mengelakkan tanda aliran kerana bahagian hadapan yang cair menyejuk dan teragak-agak sebelum sampai ke hujung. Fanze T&M (Jiashan) Co., Ltd. mengesyorkan sama ada dua pintu kipas dengan pelari seimbang atau a pelari panas dengan pintu injap . Bagi pelanggan yang memerlukan kualiti permukaan premium, syarikat menawarkan fairing motosikal bodywork acuan suntikan plastik penyelesaian dengan gating injap berjujukan, yang menghilangkan tanda aliran dengan mengawal kemajuan leburan hadapan. Ini telah berjaya digunakan pada acuan penutup depan 800mm Triumph.
Soalan Lazim 2: Bagaimanakah anda melaraskan lokasi gerbang selepas acuan sudah dibina jika tanda aliran muncul semasa percubaan?
A: Perubahan pintu selepas binaan adalah mahal tetapi mungkin. Fanze T&M (Jiashan) Co., Ltd. menggunakan tiga kaedah pembetulan mengikut keutamaan:
- Pemprofilan suntikan : Kurangkan kelajuan suntikan peringkat pertama sebanyak 30–50% untuk menghapuskan pancutan tanpa pengubahsuaian acuan.
- Peningkatan suhu acuan : Naikkan suhu acuan tempatan sebanyak 10–20°C berhampiran pintu pagar menggunakan pemanas tambahan (jika direka dengan slot pemanas).
- Pengubahsuaian geometri gerbang : Mesinkan pintu pagar dari pin ke jenis kipas (menambah masa pendahuluan 2–3 hari) atau tambah halangan bertentangan dengan pintu masuk.
Untuk mengelakkan kerja semula sedemikian, syarikat melabur banyak dalam simulasi aliran acuan yang tepat sebelum perkakas, mengurangkan perubahan berkaitan percubaan sebanyak lebih 60% berbanding purata industri.
Soalan Lazim 3: Adakah Fanze T&M (Jiashan) Co., Ltd. mempunyai pengalaman khusus dengan acuan kerja badan motosikal besar untuk permukaan bercat berkilat tinggi?
A: ya. Fanze T&M (Jiashan) Co., Ltd. telah diasaskan pada tahun 2005 dan pakar dalam acuan suntikan ketepatan dan bahagian suntikan. Syarikat itu berpindah ke Taman Guigu, Daerah Jiashan pada tahun 2016, dengan kawasan loji yang boleh digunakan seluas 14,000 m² dan kira-kira 100 pekerja. Ia memiliki CNC yang diimport, EDM, mesin pemotong wayar yang bergerak perlahan dan peralatan pengacuan suntikan berprestasi tinggi dari Jepun dan Jerman. Syarikat itu diperakui IATF16949 dan telah menjalin hubungan kerjasama yang baik dengan Motosikal Triumph British , SAIC domestik, Changan dan Japanese Tiger Electric.
Contoh kerja badan motosikal khusus termasuk:
- Tudung hadapan Triumph Street Triple : 6 pintu injap berjujukan, tanda pancutan/aliran sifar pada permukaan dicat Kelas‑A (cat 2K dengan lapisan jernih).
- fairing sisi motosikal 600cc domestik (ABS PC) : Dua pintu kipas terletak di belakang jeriji pengambilan udara – tanda aliran tersembunyi sepenuhnya, kekuatan hentaman >65 kJ/m² pada talian kimpalan.
- Sarung tempat duduk belakang untuk OEM Jepun (PBT ASA) : Gerbang dasar laut tunggal pada permukaan B, tanda aliran dihapuskan oleh keseimbangan pelari yang dioptimumkan dan suhu acuan (85°C).
Syarikat mematuhi dasar kualiti bagi "ketepatan, kecekapan tinggi, kualiti tuangan" dan telah mendapat pujian tinggi daripada pelanggan di seluruh dunia.
