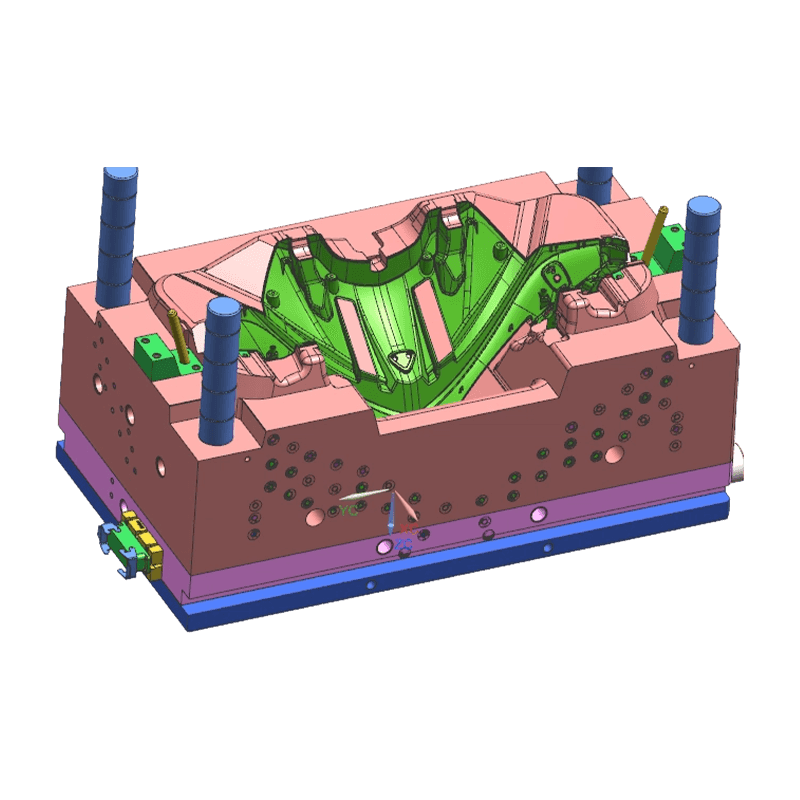

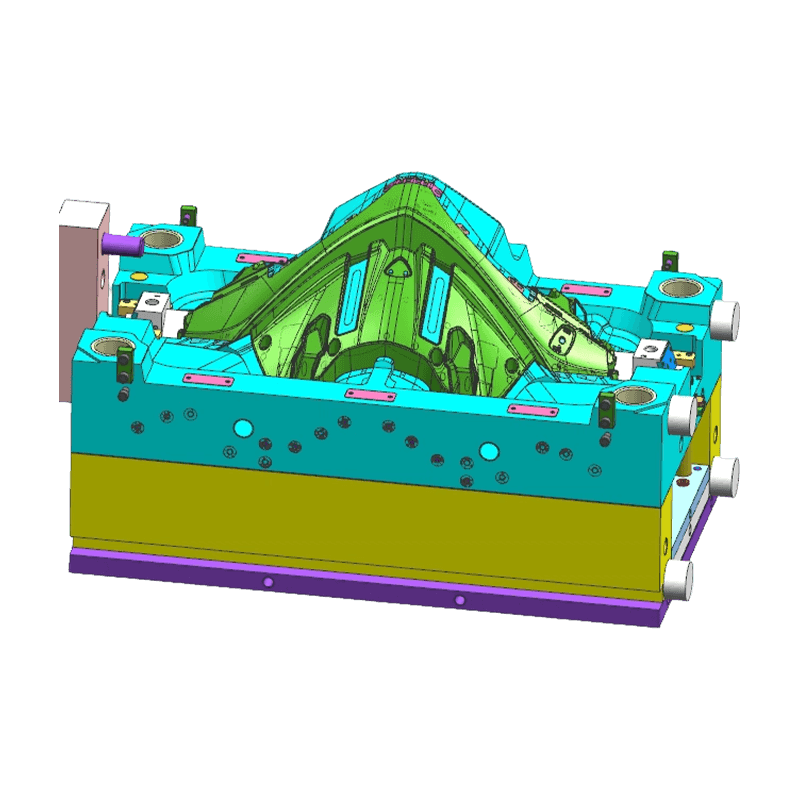

Acuan Suntikan Fairing Depan Motosikal

Kelebihan Teras

• Keupayaan Pengacuan Permukaan Kompleks Besar: Mahir dalam mengendalikan dimensi besar, rongga dalam, dan keperluan dua syot/berbilang syot. Reka bentuk garisan perpisahan yang tepat memastikan garisan luar yang licin dan sesuai.
• Jaminan Kualiti Permukaan Kelas A: Rongga acuan menjalani penggilap tinggi atau pentekstur halus untuk mencapai kilauan seperti cermin atau butiran seragam, memenuhi keperluan penampilan fairing hadapan motosikal.
• Kawalan Struktur ThinWall: Susun atur pintu dan kedudukan garisan kimpalan dioptimumkan melalui analisis aliran acuan untuk mencapai reka bentuk dinding yang ringan dan nipis sambil mengekalkan ketegaran, mengurangkan penggunaan bahan dan masa kitaran.
• Reka bentuk ketegaran acuan: Tapak acuan berkekuatan tinggi dan plat tebal digunakan untuk acuan besar, digabungkan dengan sistem pengapit berbilang titik, untuk meminimumkan pesongan di bawah tekanan suntikan tinggi, memastikan kestabilan dimensi bahagian.

Ciri-ciri Produk

• Reka Bentuk Talian Perpisahan Ketepatan: Ketepatan muat garisan perpisahan dikawal dalam lingkungan 0.02mm untuk mengelakkan denyar semasa pengapit, memastikan garis luaran yang licin dan semula jadi.
• Reka bentuk Mekanisme Bersepadu: Acuan menyepadukan unit gelangsar, pengangkat dan corepulling hidraulik untuk membentuk ciri yang kompleks seperti lubang pelekap sisi, snapfit dan jeriji bolong.
• Sistem Kawalan Suhu: Saluran penyejukan konformal yang cekap direka untuk memastikan penyejukan seragam merentasi bahagian besar, mengurangkan lengkungan dan tekanan dalaman.
• Sistem Ventilasi Dioptimumkan: Alur pengudaraan ketepatan diletakkan di kawasan isian terakhir dan di sepanjang garisan perpisahan untuk mengelakkan pembakaran atau pukulan pendek yang disebabkan oleh terperangkap gas.
• Reka Bentuk Rintangan & Jangka Hayat: Bahagian bergerak kritikal dan kawasan haus tinggi menggunakan keluli tahan haus dengan rawatan nitriding atau salutan untuk memastikan kestabilan semasa pengeluaran besar-besaran jangka panjang.

Aplikasi

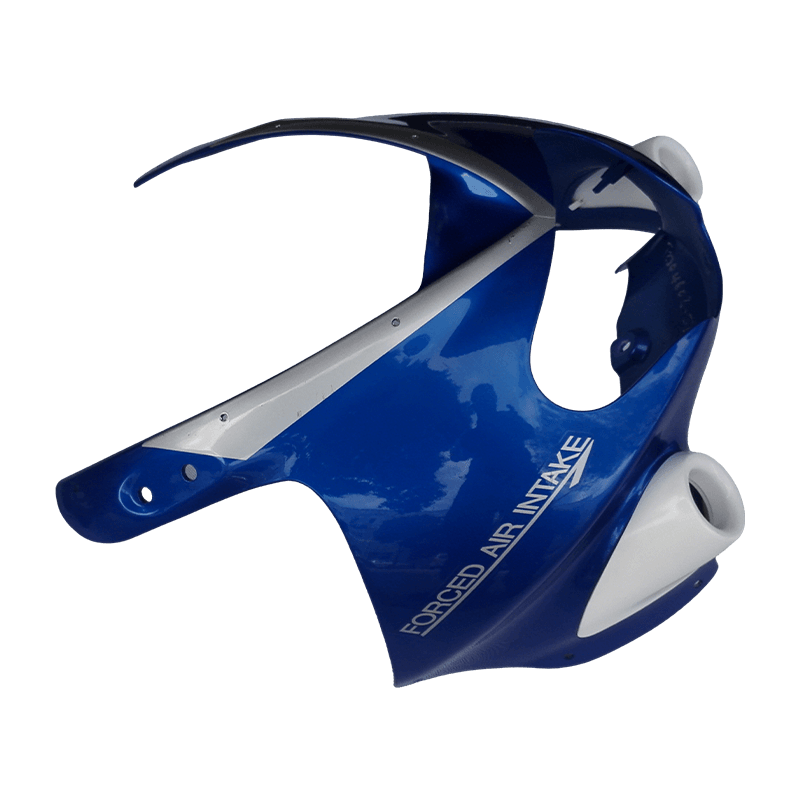

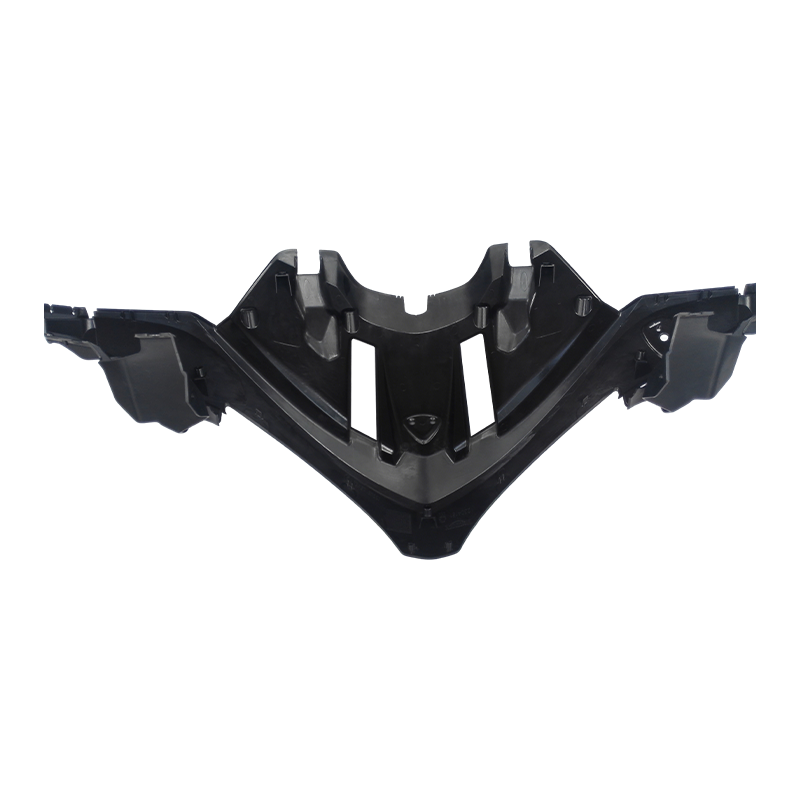

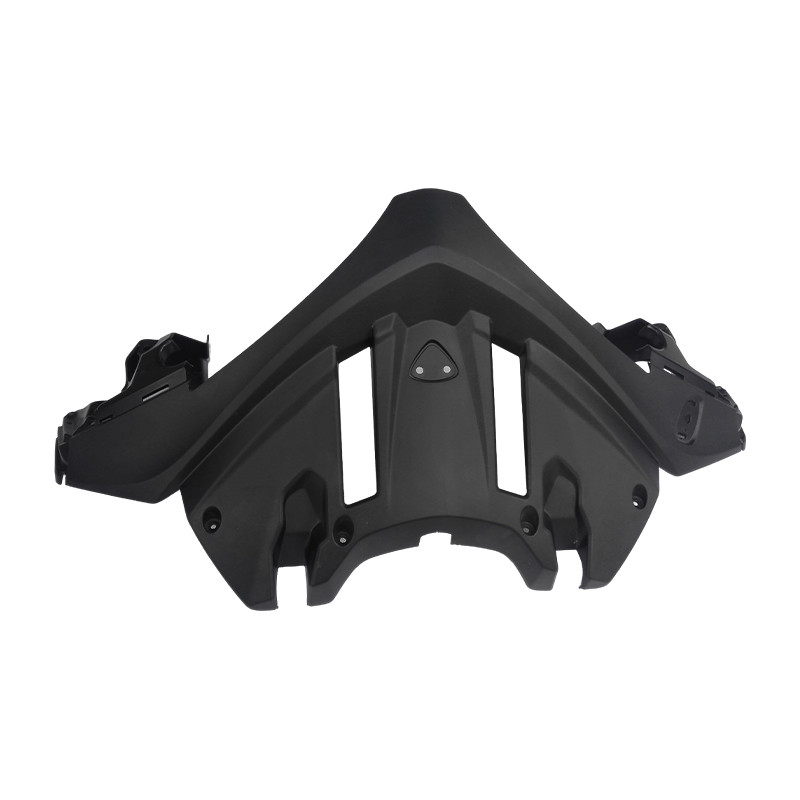

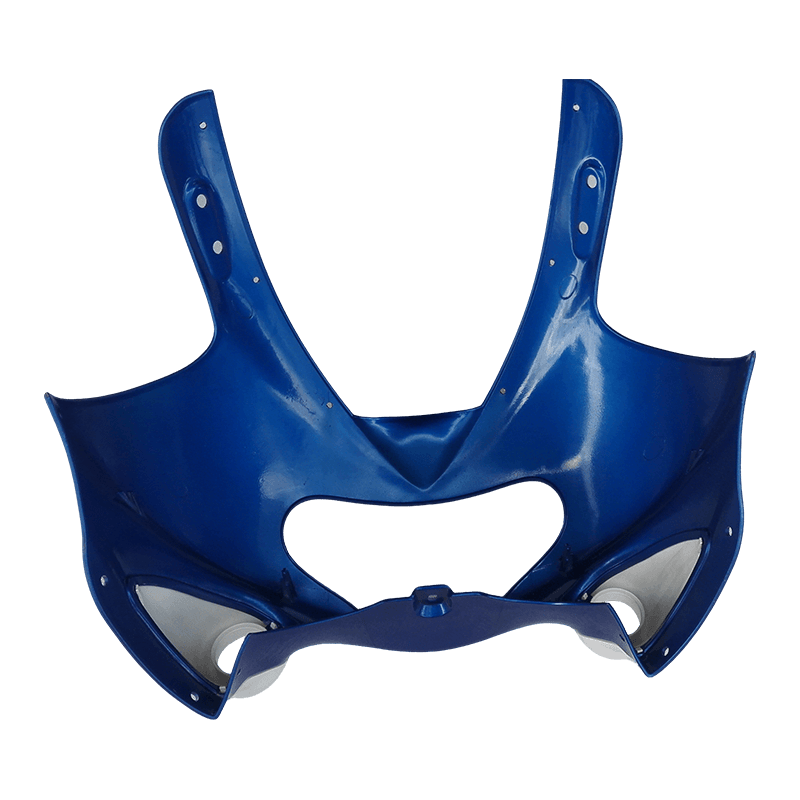

Acuan ini digunakan terutamanya dalam pembuatan motosikal untuk menghasilkan penutup fairing hadapan untuk pelbagai motosikal berkuasa petrol dan elektrik. Ia terpakai untuk basikal jalanan, basikal sukan, penjelajah dan skuter, yang dibekalkan kepada OEM motosikal dan pembekal Tahap 1.

Isu & Penyelesaian Biasa

• Isu: Warpage di bahagian dinding nipis yang besar.
  Penyelesaian: Optimumkan lokasi dan kuantiti pintu melalui analisis aliran acuan; reka bentuk penyejukan konformal untuk suhu seragam; pratetap ganti bentuk pampasan dalam reka bentuk acuan.
• Isu: Garisan kimpalan yang boleh dilihat pada permukaan rupa.
  Penyelesaian: Optimumkan susun atur pintu untuk mengalihkan talian kimpalan ke kawasan yang tidak kelihatan; meningkatkan suhu acuan atau gunakan gating injap berjujukan; letakkan bolong di lokasi talian kimpalan.
• Isu: Tanda seret atau tanda pin ejektor pada permukaan penampilan semasa lontar.
  Penyelesaian: Optimumkan sudut draf; menggilap atau melapisi permukaan rongga dalam; mengoptimumkan susun atur sistem ejector dan meningkatkan kawasan ejection.

Pertimbangan Penting

• Sediakan data 3D lengkap bagi fairing hadapan motosikal dan keperluan permukaan Kelas A sebelum reka bentuk acuan, dengan jelas mentakrifkan kedudukan garis perpisahan dan kawasan penampilan.
• Nyatakan gred bahan plastik dan bahan tambahan (cth., penstabil UV, kandungan gentian kaca) dengan tepat untuk tetapan pengecutan dan penilaian pemilihan keluli.
• Semasa pengangkutan dan penyimpanan acuan besar, gunakan dirian sokongan khusus untuk mengelakkan daya tidak sekata pada kaki acuan, yang boleh menyebabkan ubah bentuk plat.
• Periksa dengan kerap sistem kawalan suhu pelari panas dan pengedap unit penarikan teras hidraulik/pneumatik untuk memastikan kefungsian yang betul.

Q: 10. Jika saya ingin membangunkan produk yang mengandungi bahagian acuan suntikan, apakah jenis bantuan yang boleh anda berikan?

Kami boleh memberikan sokongan penuh daripada semakan pembangunan produk dan reka bentuk struktur, kepada pembuatan acuan, pengacuan suntikan volum, percetakan dan pemasangan. Kami boleh bekerjasama dengan pelanggan pada peringkat awal pembangunan produk untuk mengoptimumkan reka bentuk bagi pengurangan kos dan kebolehkilangan yang lebih baik.

Q: 9. Apakah dasar kualiti syarikat?

Syarikat sentiasa mematuhi dasar kualiti "Ketepatan, Kecekapan Tinggi, Kualiti Penempaan," dan komited untuk menyediakan pelanggan dengan perkhidmatan berkualiti tinggi melalui teknologi canggih dan pasukan pengurusan yang cemerlang.

Q: 8. Apakah kelebihan daya saing anda berbanding dengan perusahaan acuan lain?

Kelebihan kami terletak pada gabungan teknologi acuan ketepatan Singapura, peralatan pengeluaran termaju (mesin pengacuan suntikan dan CNC yang diimport secara meluas), proses pengeluaran sehenti yang komprehensif (dari reka bentuk hingga pemasangan), dan sistem pengurusan kualiti yang ketat yang diperakui oleh IATF 16949.

Q: 7. Siapakah pelanggan utama anda, dan ke wilayah manakah produk dieksport?

Kami telah menjalinkan hubungan kerjasama yang baik dengan syarikat terkenal, termasuk Land Rover dan Triumph Motosikal UK, SAIC domestik, Changan, stesen pengecas ABB dan Tiger Corporation Jepun. Produk kami dieksport ke negara seperti Jepun, Eropah, dan Amerika Syarikat.
