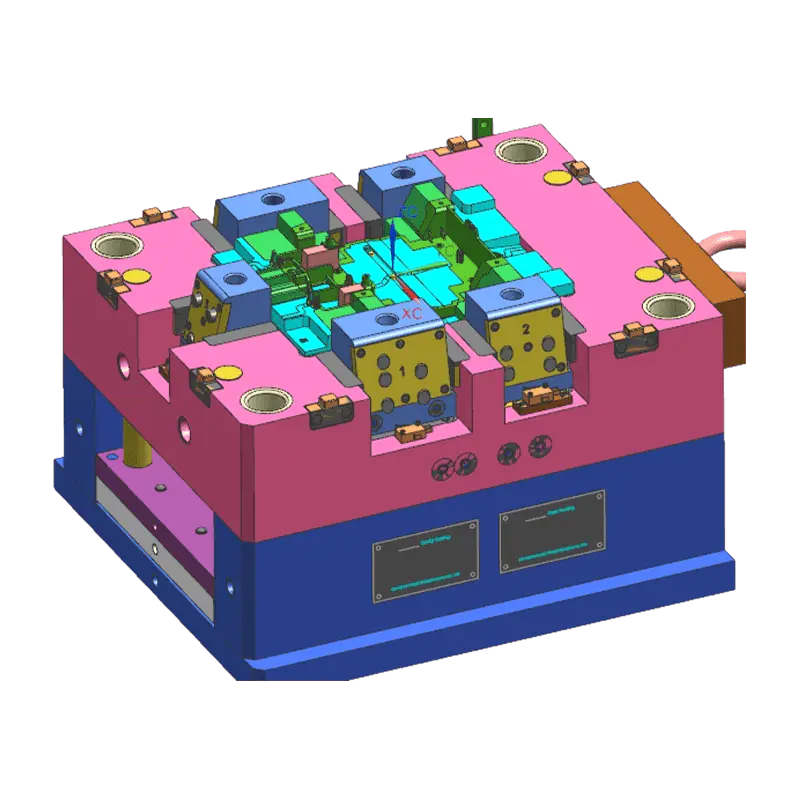

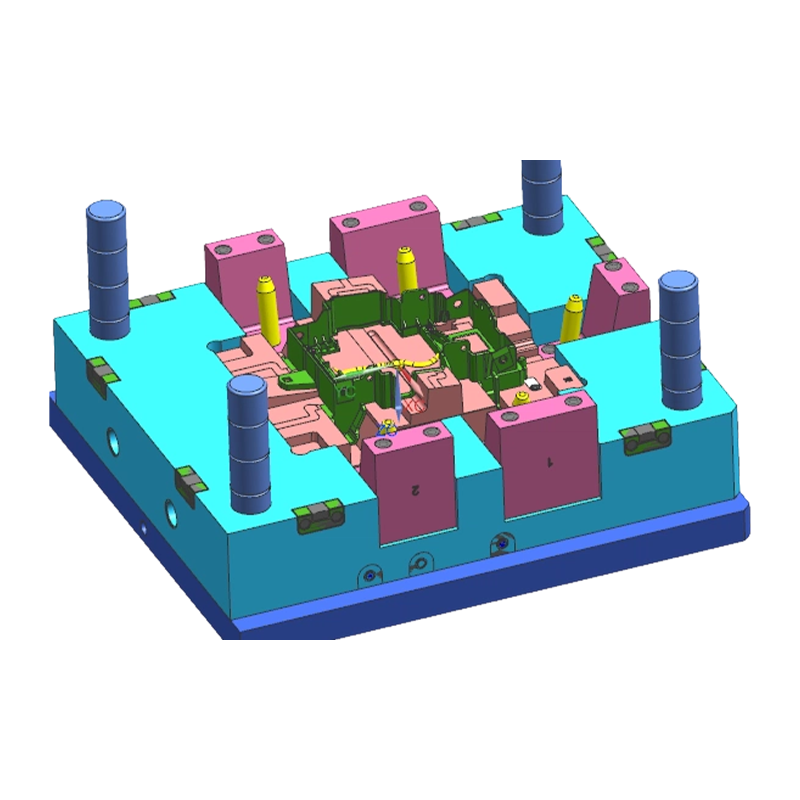

Produk ini termasuk dalam kategori acuan bahagian struktur berfungsi automotif, direka khusus untuk membentuk mekanisme anjakan kotak gear dan komponen pendakap dalaman di sekelilingnya. Memandangkan kurungan ini mesti menanggung tekanan mekanikal daripada operasi penukaran gear dan menyokong beban abah-abah dan panel pendawaian, reka bentuk acuan memberi tumpuan kepada memastikan ketepatan dimensi dan kekuatan struktur bahagian yang dibentuk. Struktur acuan selalunya melibatkan teknologi pengacuan menarik dan memasukkan teras berbilang arah untuk menampung ciri geometri kompleks dan lubang pelekap kurungan. Komponen pengacuan diperbuat daripada keluli acuan ketegaran tinggi, diproses melalui pemesinan CNC ketepatan dan rawatan haba, memastikan kestabilan dimensi rongga semasa pengeluaran suntikan tekanan tinggi jangka panjang dan mencegah ubah bentuk produk. Reka bentuk acuan disesuaikan berdasarkan model 3D yang disediakan pelanggan, mematuhi piawaian acuan suntikan antarabangsa, dan menghasilkan bahagian plastik dengan sifat mekanikal bunyi yang sesuai untuk proses pemasangan memukau terma atau pemasangan skru berikutnya.
Rumah · produk · Acuan suntikan bahagian plastik dalaman automotif · Acuan Suntikan Kurung Shift Gear
Borong Acuan Suntikan Kurung Shift Gear
- Jaminan Integriti Struktur: Mengoptimumkan sistem gating acuan dan litar penyejukan berdasarkan ciri-ciri galas beban pendakap untuk mengurangkan tegasan sisa dalam bahagian acuan dengan berkesan, mencegah lengkungan selepas acuan, dan memastikan kestabilan struktur selepas pemasangan.
- Kawalan Ketepatan Fit: Menggunakan EDM wayar perlahan dan proses pengisaran ketepatan untuk kawasan acuan kritikal untuk mengawal dengan ketat toleransi dimensi lubang pelekap, snap-fit dan tiang kedudukan, memastikan kesesuaian tepat antara pendakap dan mekanisme peralihan atau panel hiasan.
- Spesifikasi Eksport Terpiawai: Reka bentuk dan pembuatan acuan mengikut piawaian antarabangsa seperti DIN dan HASCO. Komponen utama menggunakan alat ganti standard, memudahkan penyelenggaraan mudah dan penggantian alat ganti untuk pelanggan di luar negara, mengurangkan kos penyelenggaraan kitaran hayat.
- Keupayaan Penghantaran Tahap Komponen: Menyediakan perkhidmatan pengeluaran suntikan dan pasca pemprosesan, menyokong pemasukan logam panas cair, kimpalan plastik dan pemasangan akhir, memenuhi keperluan perolehan sehenti pelanggan.
- Pengacuan Geometri Kompleks: Acuan ini mampu mengendalikan struktur kompleks seperti potongan bawah dan tulang rusuk penguat yang diedarkan padat. Mekanisme demolding direka dengan pasti untuk memastikan pengacuan lancar tanpa merosakkan penampilan produk.
- bahan Property Adaptation: Sesuai untuk plastik kejuruteraan seperti Glass Fiber Reinforced PA66, POM, dan PC/ABS. Bahagian yang dibentuk mempunyai rintangan haus, rintangan keletihan, dan rintangan suhu tinggi, sesuai untuk persekitaran kabin automotif.
- Spesifikasi Rawatan Permukaan: Permukaan produk boleh dianggap berkilat atau bertekstur mengikut keperluan, memenuhi piawaian estetik dalaman sambil memastikan konsistensi warna dan tekstur dengan komponen dalaman yang lain.
- Kestabilan Pengeluaran Besar-besaran: Acuan menawarkan kitaran pengeluaran yang stabil dengan tetingkap pemprosesan yang luas, sesuai untuk pengeluaran berterusan volum besar. Masa kitaran suntikan dan kadar hasil telah disahkan melalui ujian.

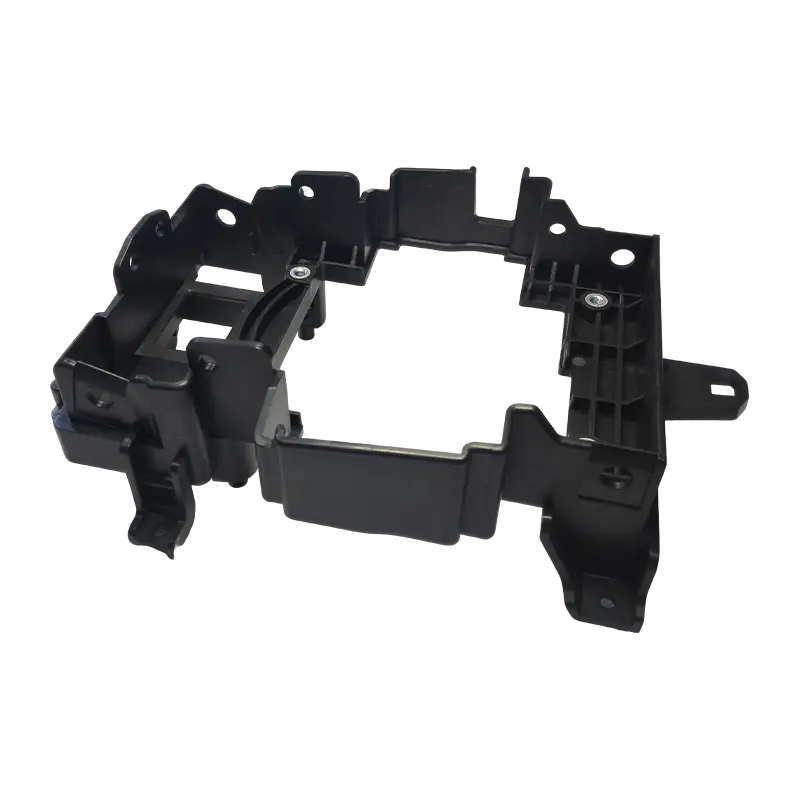

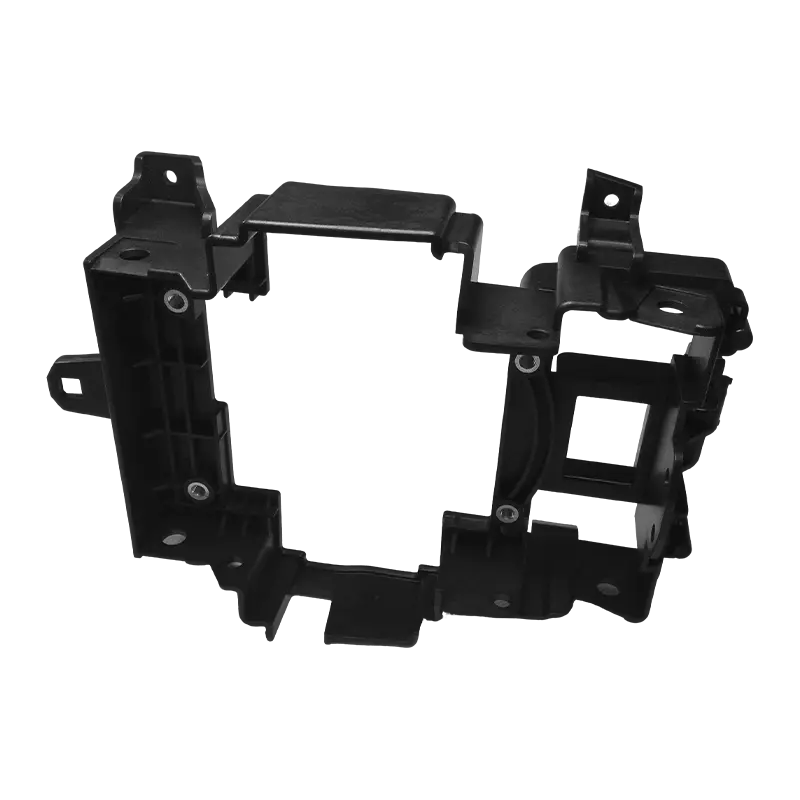

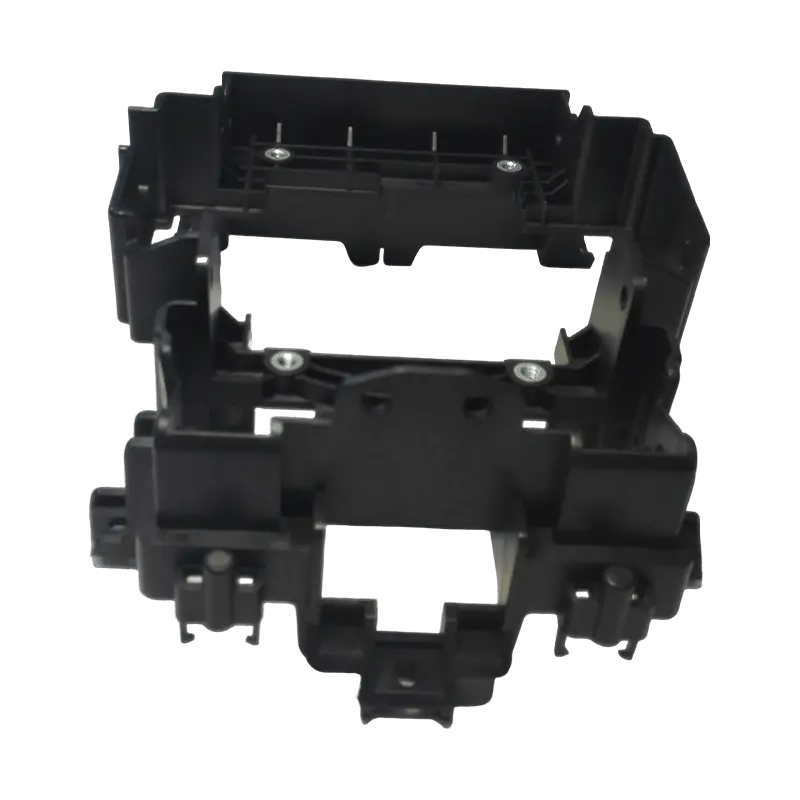

- Mekanisme Peralihan Kotak Gear: Digunakan untuk menghasilkan kurungan asas pemegang anjakan gear manual/automatik dan kurungan panduan tuil anjakan.
- Sistem Lajur Pemandu: Berkenaan dengan acuan untuk kurungan shroud lajur stereng dan kurungan pelekap suis gabungan.
- Perhimpunan Konsol Tengah: Digunakan untuk pengeluaran suntikan rangka dalaman konsol tengah dan kurungan penetapan bahagian berfungsi.
- Bekalan Alat Ganti Automotif: Menyediakan acuan dan komponen suntikan standard OEM untuk pengeluar kenderaan dan pembekal Tahap 1.
Warpage disebabkan terutamanya oleh penyejukan yang tidak sekata atau tekanan orientasi molekul. Semasa fasa reka bentuk acuan, kami menggunakan perisian analisis aliran acuan untuk mensimulasikan proses pembungkusan dan penyejukan, mereka bentuk litar penyejukan secara berbeza. Kami menggunakan langkah penyejukan khas di persimpangan dinding tebal dan nipis dan menggabungkan reka bentuk pampasan ubah bentuk (pemesinan anti-ubah bentuk) untuk mengawal kerataan dan kelurusan dengan berkesan selepas pengacuan.
Acuan menggunakan mekanisme penentududukan sisipan ketepatan dan menyimpan dimensi yang munasabah (merangkumi dimensi) dalam reka bentuk. Dalam proses suntikan, kami mengoptimumkan tekanan dan kelajuan suntikan untuk mengelakkan leburan daripada memberi kesan dan menyesarkan sisipan. Selain itu, sisipan logam dipanaskan terlebih dahulu untuk meningkatkan ikatan dengan substrat plastik, memastikan sisipan selamat dan boleh dipercayai.
Dengan lebih 15 tahun pengalaman eksport acuan, lukisan reka bentuk dan BOM kami diseragamkan sepenuhnya. Gred keluli acuan, penunjuk kekerasan rawatan haba, dan spesifikasi aksesori semuanya mematuhi piawaian DIN. Kami juga menyediakan manual penyelenggaraan acuan terperinci dan senarai alat ganti, memastikan pelanggan boleh melakukan operasi penyelenggaraan piawai di dalam negara.
| Dimensi Produk | 170*250*98 |
| Bahan Produk | PA6 GF30 |
| Harga Produk | AS$1.2 |
| Masa Penghantaran Produk | 30 hari |
| Harga Acuan | AS$20,000 |
| Masa Pengilangan Acuan | 45 hari |
| Syarat Penghantaran | FOB Shang Hai |
| Syarat Pembayaran | T/T |
| Bahan acuan | 1.2344 |
| Kaedah Pengujian | CMM |
| Jangka Hayat Acuan | 500k |
| Tempoh Waranti | 12 bulan |
Dapatkan Sebut Harga
Fanze T&M (Jiashan) Co., Ltd., dahulunya Shanghai Fanze Precision Mould (ditubuhkan 2005), adalah perusahaan ketepatan yang mengkhusus dalam pembangunan acuan suntikan dan pembuatan bahagian plastik. Kami adalah Pembekal Acuan Suntikan Kurung Shift Gear China dan Syarikat Acuan Suntikan Kurung Shift Gear Borong, Pengeksport. Dengan memanfaatkan teknologi ketepatan Singapura dan strategi antarabangsa, syarikat ini mengintegrasikan R&D, reka bentuk acuan, pembuatan, dan pengacuan suntikan.
Berpusat di Jiashan, Zhejiang, kemudahan kami seluas 14,000 m² menggunakan mesin berprestasi tinggi dari Jepun dan Jerman (CNC, EDM, pemotongan wayar) untuk menyediakan rantaian perkhidmatan penuh: R&D, pembuatan acuan, pengacuan suntikan, percetakan, dan pemasangan. Diperakui IATF16949, kami mengkhusus dalam dalaman automotif, pencaj cas tenaga baharu, dan perkakas rumah. Bekerjasama dengan pemimpin global seperti Land Rover, SAIC, dan ABB, kami mengeksport ke seluruh dunia, menyampaikan kualiti melalui teknologi canggih dan pengurusan pakar.
